Felcsévélő útmutató: Jiaxing Shengbang nagy teljesítményű tekercselési megoldások

Ha egy felcsévélőt értékel egy nagy sebességű szintetikus szálas vonalhoz, a következtetés egyértelmű: Jiaxing Shengbang Mechanical Equipment Co., Ltd. feltekercselőket amelyek akár 7000 m/perc mechanikus tekercselési sebességet is képesek fenntartani, lényegesen alacsonyabb végtörési sebességet érve el, és alkalmasak HMLS-típusú nylon fonal gyártására. Ez az útmutató végigvezeti a termelési vezetőket a típusválasztáson, a kulcsparamétereken, a telepítésen, a karbantartáson és a ROI-ügyben a modern automatikus felcsévélőre való frissítéshez.

A feltekercselő alapvető szerepe a szintetikus szálgyártásban

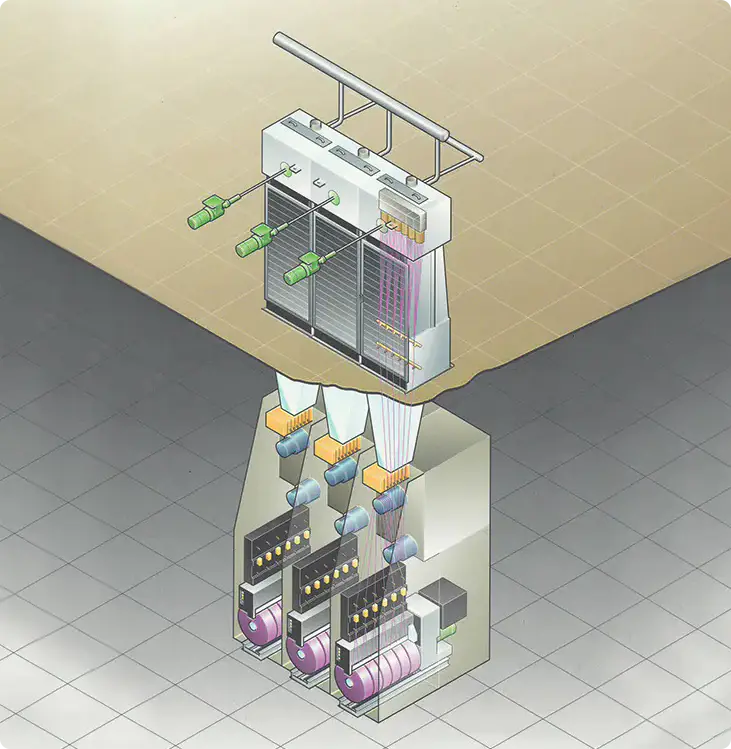

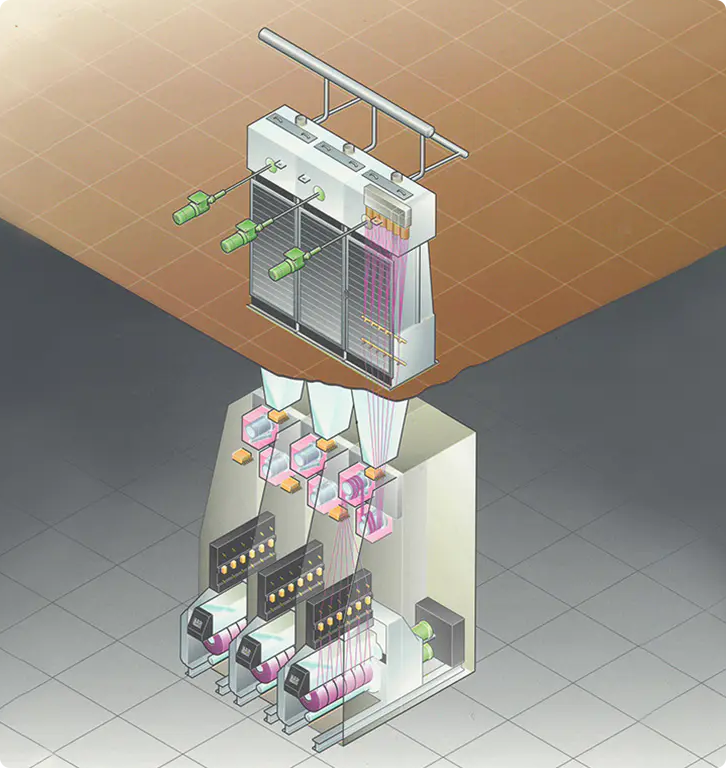

A felcsévélő az utolsó aktív állomás minden olvasztószálon. Feladata az olvadt extrudált filament fogadása a spin-pack által beállított vonalsebességgel, geometriailag precíz csomagot építeni, és ezt a csomagot hibák nélkül átadni a későbbi textúra-, vetemítő- vagy szövőgépeknek.

A három leggyakvagyibb alkalmazási kontextus mindegyike eltérő követelményeket támaszt:

• POY (részlegesen orientált fonal) — 2800–3500 m/perc vonalsebesség; egyenletes kereszttekercselési szöget igényel a vonóképesség megőrzése érdekében.

• FDY (Fullly Drawn Fonal) — 4500–6000 m/perc sebességet; rendkívül stabil feszültséget igényel, hogy megakadályozza a kristály orientáció eltérését.

• spandex / elasztán — Alacsonyabb sebesség (600–1200 m/perc), de rendkívül nagy érzékenység a feszültségingadozásokra; A szalagfelhúzás megelőzése kritikus fontosságú.
• BCF / Szőnyegfonal – ömlesztett folytonos izzószál; nagy átmérőjű csomagok 300 mm-ig, amelyek alacsony fordulatszámon nagy nyomatékot igényelnek.

Az iparági benchmarkok ezt mutatják egy rosszul illeszkedő csévélő az összes végtörési esemény 35–55%-ához járul hozzá olvadékfonó soron (CIRFS, 2024 tagadatok). A helyesen meghatározott automatikus felcsévélőbe való befektetés általában 8% alá csökkenti ezt az arányt.

A gyakori feltekercselő típusok összehasonlítása

Az ipari szálgyártásban három alapvető tekercselési geometriát használnak. Az alábbi táblázat összefoglalja a kritikus különbségeket a választás szűkítése érdekében:

A legtöbb POY és FDY gyártó, amely 3000 m/perc feletti sebességgel üzemel, a A revolver típusú automatikus felcsévélő az ipari szabvány és a legjobb teljes birtoklási költséget biztosítja az eszköz 10 éves élettartama alatt.

Jiaxing Shengbang felhúzó felhúzó: Termékjellemzők és műszaki adatok

A Jiaxing Shengbang Mechanical Equipment Co., Ltd. 2003 óta gyárt felcsévélőket és kiegészítő fonóberendezéseket. Jelenlegi zászlóshajója az automatikus feltekercselő sorozat a szintetikus szálas alkalmazások teljes skáláját lefedi. A legfontosabb műszaki előírásokat az alábbi táblázat foglalja össze:

A közzétett specifikációkon túl a Jiaxing Shengbang három dokumentált ügyféleredményt tesz lehetővé:

• Egy Zhejiang POY producer (2023) – Az SB-TW6 sorozatra való áttérés után egy 96 pozíciós vonalon az üzem millió méterenként 42%-kal csökkentette a végtörési eseményeket, és műszakonként egy lehúzó kezelőt kiiktattak.
• Fujian nylon-6 létesítmény (2022) — Precíziós, zárt hurkú vezérlésű vágás a csomagon belüli denier ingadozása 1,8%-ról 0,7%-ra CV, közvetlenül javítja a szövés hatékonyságát.
• Egyedi spandex csévélő (2024) — A Jiaxing Shengbang kifejlesztett egy felülettekercselési változatot szalaggátló szoftverrel egy Jiangsu-kliens számára, amely 6 hónapos értékelési időszak alatt nulla szalagtekercselési hibát ért el.

Az összes Jiaxing Shengbang automatikus felcsévélő egység támogatja az egyedi orsótávolságot, az orsócső specifikációit és kérésre a meglévő üzemi szintű SCADA rendszerekkel való integrációt.

A megfelelő felhúzó kiválasztása: Gyakorlati útmutató

Használja a következő ellenőrzőlistát a felcsévélő megadásakor. Dolgozzon át minden döntési pontot sorrendben – a korai döntések korlátozzák a későbbieket.

Kiválasztási ellenőrzőlista

1. Száltípus és denier tartomány — Határozza meg a polimert (PET, PA6, PP, spandex) és a denier tartományt (pl. 30–150 D FDY esetén). Ez határozza meg a mozgatási rendszer feszültségérzékenységét és súrlódási határait.
2. Maximális vonalsebesség — Igazítsa a csévélő névleges fordulatszámát a centrifuga szivattyú teljesítményéhez 10–15%-os biztonsági ráhagyással. A 4500 m/perc sebességű vezetékhez legalább 5000 m/perc sebességű csévélőt kell használni.
3. Kötelező csomagsúly és orsóformátum — A standard POY csomagok 5–10 kg; A BCF csomagok elérhetik a 25 kg-ot. Ellenőrizze a cső belső átmérőjét (47 mm, 54 mm, 76 mm vagy 110 mm gyakori).
4. Automatizálási szint — A műszakos munkaerőköltségek értékelése. Ha műszakonkénti munkaköltség meghaladja a 80 USD-t, vagy ha 3 műszakot dolgozol, az automatikus revolverfejes csévélő általában 18 hónap alatt megtérül.
5. Átmeneti mechanizmus — A hornyolt dobmenet megfelel a szabványos sebességeknek; 4000 m/perc feletti precíziós bütykös mozgásra vagy elektronikus mozgásra van szükség, vagy ahol meg kell akadályozni a szalagtekercselést.
6. Integrációs követelmények — Erősítse meg a vezérlőbusz protokollt (Profibus, EtherNet/IP, Modbus TCP), és azt, hogy a tekercselőnek kell-e valós idejű sebességjeleket fogadnia egy felfelé irányuló vezetéktől.
7. Lábnyom és mennyezetmagasság — A 8 orsóhelyzettel rendelkező revolvercsévélő egységenként körülbelül 1200 mm × 900 mm alapterületet igényel; A belmagasságnak lehetővé kell tennie a teljes orsóívet (minimum 2400 mm-es hézag).

Ajánlott konfigurációs példák

Egy tipikus, 48 pozíciós, PET-et futtató FDY vonalhoz (például 4200 m/perc sebességgel), Jiaxing Shengbang orsótorony, AC szervo, elektronikus traverz, Siemens HMI az ajánlott konfiguráció. Az 5000 m/perc feletti vonalakon vagy ahol a denier CV az elsődleges minőségi KPI, a Jiaxing Shengbang által tervezett testreszabott toronyra való frissítés a legjobb választás.

Vegye fel a csévélő felszerelését, üzembe helyezését és napi működését

A helyes telepítés közvetlenül befolyásolja a tekercselés hosszú távú minőségét. Az üzembe helyezés során kövesse az alábbi lépéseket:

1. Szintezés — Használjon precíziós szintet (pontosság ≤0,02 mm/m) annak ellenőrzésére, hogy az orsó tengelye vízszintes-e. A 0,05 mm/m-nél nagyobb dőlésszög axiális fonalvándorlást és kúpos kötegeket okoz.
2. Igazítás istenekkel — Az utolsó keresztmetszettől a keresztirányú vezetőig tartó menetútnak 0° ± 0,5°-os szögben kell bemennie a csévélőbe a keresztirányú síkban. Az elcsúszás éllerakódást okoz.
3. Kezdeti feszültség kalibrálás — Töltsön be egy üres orsót, forgassa az orsót a célsebesség 50%-án, és hasonlítsa össze a mérőcella kimenetét egy kalibrált feszültségmérővel. Állítsa be a szervo erősítést addig, amíg a két leolvasott érték megegyezik a szabványos tartományon belül.
4. Doff ciklus teszt — Futtasson le bizonyos ideig (pl. 10-et) az automatikus lehúzási ciklusokat fonal nélkül, mielőtt befűzné. Ellenőrizze a torony indexelési idejét, és azt, hogy az elfogópenge minden ciklusban tisztán rögzítse.
5. Az első gyártási futás paraméterei — Indítsa el a célsebesség 80%-ánál. Állítsa be az érintkezőhenger nyomását a következőre 12–15 N a POY esetében or 8–10 N spandex esetén . Növelje a sebességet 5%-os lépésekben, miközben figyeli a feszültséget és a csomag geometriáját.

A napi működés bevált gyakorlatai

• Naponta ellenőrizze a keresztirányú vezető kopását; cserélje ki, ha a horony mélysége meghaladja a biztonsági küszöbértéket, hogy megakadályozza a fonal kimaródását.
• Minden műszak elején ellenőrizze a HMI feszültségtrend naplóit; a biztonsági küszöböt meghaladó eltérések az alapvonaltól olyan csapágy-, szíj- vagy vezetőproblémát jeleznek, amely vizsgálatot igényel, mielőtt végtörést okozna.
• Tartsa tisztán az érintkező tekercs felületét; alkalmazzon sűrített levegőt a legyek eltávolítására, és rendszeresen (például körülbelül 2 óránként) a nagy denier zsinórokon.

Karbantartás, szerviz és hibaelhárítás

A strukturált karbantartási ütemterv a legköltséghatékonyabb módja a csévélő élettartamának meghosszabbításának. A Jiaxing Shengbang a következő intervallumokat ajánlja több mint 1000 telepített egység helyszíni adatai alapján:

Ütemezett karbantartási terv

• Naponta: Tisztítsa meg a keresztirányú hornyot; ellenőrizze a feszültség kijelzését; vizsgálja meg a kar elmozdulását.
• Hetente: Kenje meg az orsócsapágyakat (ISO VG 32 orsóolaj, orsónként 0,5 ml); ellenőrizze a szíj feszességét az érintkezőhenger meghajtón; tisztítsa meg a HMI képernyőt és ellenőrizze a riasztási naplót.
• Havi: Teljes orsó kifutási ellenőrzés (max. tűrés: 0,008 mm TIR); nyomaték-ellenőrző reteszelő csavarok; ellenőrizze a szervohajtás paramétereit az üzembe helyezési rekordhoz képest.
• Évente: Cserélje ki az orsócsapágyakat (a német ESKY által engedélyezett és a Jiaxing Shengbang gyártotta); újjáépíteni a keresztirányú bütykös mechanizmust; végezze el a szervomotorok teljes elektromos szigetelési vizsgálatát.

Gyakori hibák és megoldások

• Szalagtekercselés (tekercsfedés) — Ok: a mozgási arány egy egész szám közelében zárva van. Megoldás: aktiválja az anti-mintázat (lépés-pontosság) szoftver paramétert; állítsa be a menetsebességet ±0,3%-kal.
• Élek felhalmozódása a csomagon — Ok: a vezető hibája vagy elkopott kereszthorony. Megoldás: igazítsa újra a menet útvonalát; cserélje ki a tolóvezetőt, ha a horony mélysége meghaladja a 0,15 mm-t.
• Feszültségkeresés (oszcilláló feszültség kijelzése) — Ok: túl magas szervoerősítés vagy a görgős csapágy kopása. Megoldás: csökkentse a P-erősítést 10%-kal; mérje meg az érintkező-henger kifutását; cserélje ki a csapágyat, ha a kifutás meghaladja a 0,02 mm-t.
• Lekapcsolási hiba / elmulasztott átvitel — Oka: a fogólapátok kopása vagy a torony alacsony indexelési sebessége. Megoldás: cserélje ki a pengét; győződjön meg arról, hogy a hidraulikus vagy szervonyomás megfelel a specifikációnak (általában ≥6 bar hidraulikus rendszerek esetén).
• Kúpos csomagok — Ok: az orsó dőlése vagy nem egyenletes érintkezési nyomás. Megoldás: az orsó újraszintezése; kalibrált erőmérővel ellenőrizze az érintkező-henger nyomás egyenletességét a csomag szélességében.

A Jiaxing Shengbang által javasolt ütemezési jelentést követő növények A meghibásodások közötti átlagos idő (MTBF) meghaladja a 14 000 üzemórát az SB-TW sorozatú csévélőkön – nagyjából 19 hónap folyamatos háromműszakos működés, mielőtt bármilyen nem tervezett leállási esemény bekövetkezne.

A feltekercselés hatása a termelés hatékonyságára és a költségekre

A modern automatikus felcsévélőgép pénzügyi háttere négy mérhető karra épül:

• Munkaerőcsökkentés: A 96 pozíciós POY vonalhoz kézi lekapcsolással műszakonként 6 főre van szükség (3 műszak = 18 FTE). Az automatikus felcsévélő ezt műszakonként 2-re csökkenti (6 FTE), évi 180 000–320 000 USD megtakarítás a helyi bérek mértékétől függően.
• Csökkentett törési hulladék: A 48 pozíciós, 4000 m/perc sebességű FDY vonalon a végszakadási arány 1%-os csökkentése nagyjából 720 kg kész fonalat takarít meg naponta – 3,50 USD/kg áron. 920 000 USD/év visszanyerése .
• Javított első minőségű termés: A szigorúbb feszítésszabályozás növeli az első minőségű csomagok arányát, ami jelentősen javult, jelentősen csökkentheti az újraköszörülés mennyiségét és javítja az ügyfelek elfogadási arányát.
• Gyorsabb kikapcsolási ciklus: A 2 másodperces automatikus lekapcsolás a 45 másodperces kézi kikapcsolással szemben 96%-kal csökkenti a pozíciónkénti állásidőt, ami további 0,4–0,8%-kal növeli a tényleges üzemidőt.

Ezek a fejlesztések együttesen általában a teljes megtérülési idő 12-24 hónap a Jiaxing Shengbang automatikus feltekercselő-beruházáson, a vonal méretétől és az aktuális alapteljesítménytől függően.

Iparági trendek és jövőbeli fejlemények

2025–2028-ig négy technológiai irány alakítja át a csévélő tervezését:

• 7000 m/perc feletti sebesség — A következő generációs FDY-eljárások 7500 m/perc sebességet céloznak meg. Ennek eléréséhez aerosztatikus orsócsapágyakra, szénszálas keresztrudakra és aktív rezgéscsillapításra van szükség a toronyszerkezetben. A Jiaxing Shengbang jelenleg az SB-TW7 prototípusának tereppróbáját végzi partnerlétesítményeiben.
• Beépített minőségfigyelés — A lézeralapú csomagátmérő-érzékelők és a mesterséges intelligencia által vezérelt feszültség-anomáliák észlelése szabványossá válnak. A Jiaxing Shengbang SB-TW6 már támogatja az OPC-UA adatexportálást a MES és AI minőségi platformokkal való integráció érdekében.
• Energiahatékonyság — A regeneratív szervohajtások visszanyerik a fékezési energiát a lassítási fázisok során. A nagy sebességű automatikus feltekercselő egységeknél ez 8-12%-kal csökkentheti az orsónkénti energiafogyasztást a hagyományos hajtásokhoz képest.
• Kompakt többvégű csévélők — A keskeny szélességű speciális vonalakon növekszik a kereslet a 12 és 16 végű csévélők iránt, amit az optikai kábelerősítő fonal és az ultrafinom denier mikroszál gyártói hajtanak.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség a felcsévélő és a hagyományos felcsévélő között?

A felcsévélő egy vonalban van a fonási folyamattal, és megállás nélkül, vonalsebességgel kell felvennie a fonalat közvetlenül a fonószalagból. A hagyományos visszatekercselő gép a már kialakított csomagokat offline, alacsonyabb és változó sebességgel dolgozza fel. A feszültség, a sebesség és a lehúzási követelmények alapvetően különböznek egymástól – a felcsévélőnek megbízhatóan kell működnie 2000–6000 m/perc sebességgel folyamatos gyártási körülmények között.

2. kérdés: Hogyan szabályozza a feszültséget, hogy megakadályozza a szalag tekercselését (tekercs átfedés)?

A szalagtekercselés akkor következik be, amikor az áthaladási arány megegyezik a racionális törttel, vagy ahhoz közel áll, és az egymást követő rétegek ugyanazon a hélixen landolnak. A megoldás egy lépéspontos (vagy mintázatellenes) algoritmus, amely folyamatosan kis mértékben (általában ±0,1–0,5%-kal) módosítja a mozgási sebesség arányát, hogy megakadályozza a tekercs átfedését. A Jiaxing Shengbang feltekercselő egységeknél ez egy konfigurálható paraméter a HMI-ben; a standard POY ajánlott dither tartománya ±0,25%.

3. kérdés: Mennyi ideig tart a telepítés és az üzembe helyezés, és elérhető-e a helyszíni támogatás?

A szabványos 8 orsós felcsévélő felszerelése, beleértve az igazítást, a kábelezést és a gyártási próbát, legalább 3-5 munkanapot igényel. A Jiaxing Shengbang gyári mérnököket küld helyszíni üzembe helyezésre Kínában; a tengerentúli telepítéseket hivatalos helyi szervizpartnerek támogatják Délkelet-Ázsiában, Dél-Ázsiában és Törökországban.

4. kérdés: Működhet-e ugyanaz a feltekercselő POY és FDY is?

Elvileg ugyanaz a hardverplatform mindkét fonaltípust feltekerheti, de termékváltáskor újra kell paraméterezni a feszesség alapértékét, az érintkező-hengernyomást és az átfutási szöget. A Jiaxing Shengbang recepttárolást kínál (legfeljebb 50 megnevezett termékprogramot) a HMI-jén, lehetővé téve egyetlen gép számára, hogy egyszerűen váltson a POY és FDY programok között, feltéve, hogy a sebességtartomány kompatibilis.

Q5: Mennyi a pótalkatrészek átfutási ideje?

A Jiaxing Shengbang minden jelenlegi gyártási modellre 2 éves minimális alkatrészkészlet-garanciát vállal. A gyorsan kopó cikkek (váltóvilla, tokmányvezetők, tokmányok, csapágyak) raktáron vannak, még aznapi kiszállításra. Az orsócsapágy-készleteket és a szervohajtási modulokat általában 5–7 munkanapon belül szállítják ki nemzetközileg.

Következtetés

A megfelelő felcsévélő kiválasztása az egyik legnagyobb tőkeáttételű berendezési döntés, amelyet a szálgyártó meghoz. A csévélőtípusok, a sebességbesorolások és az automatizálási szintek közötti választás közvetlenül meghatározza a munkaerőköltséget, a végszakadási arányt, az első minőségű hozamot, és végső soron minden egyes kilogramm előállított fonal jövedelmezőségét.

A Jiaxing Shengbang Mechanical Equipment Co., Ltd. az automatikus feltekercselők teljes választékát kínálja – a POY-vonalak belépőszintjétől a nagy sebességű FDY-platformig – dokumentált terepi teljesítményadatokkal, helyszíni üzembe helyezési támogatással és garantált alkatrészellátási lánccal.

Akár új fonósort határoz meg, akár korszerűsíti az elöregedett feltekercselő berendezést, akár egy meglévő berendezés krónikus minőségi problémáit keresi, a Jiaxing Shengbang műszaki csapata részletes javaslatot tud nyújtani az Ön speciális száltípusához, vonalsebességéhez és automatizálási céljaihoz.

Lépjen kapcsolatba a Jiaxing Shengbang Mechanical Equipment Co., Ltd.-vel. csévélőválasztási konzultációt, részletes műszaki adatlapot vagy gyárlátogatás egyeztetését kérni. Látogassa meg a hivatalos webhelyet, vagy forduljon közvetlenül az értékesítési mérnöki csapathoz, hogy megvitassák gyártási követelményeit, és személyre szabott csévélőajánlást kapjanak.
